污水處理問題是當今全世界都面臨的一個難題，經過幾代人的研究如今已有幾十種污水處理技術先后應用在水處理行業內，污水處理蒸發器正是其中處理效果和節能得到認可的設備。本文將通過污水處理蒸發器的結構圖，來逐步分析蒸發設備。

一、污水處理蒸發器簡介

污水處理蒸發器是利用蒸汽對物料進行加熱通過不同物料沸點不同，來達到物質的結晶提取。當然污水處理設備的結構形式并不是只有一種，原理和整體結構上并沒有過大的差別，在設備運行過程中都需要按照一定的條件進行，廢水的溫度控制是必不可少的，物料在蒸發器內處理時要保持一定的溫度，有時還需要溫度繼續升高或者冷卻下降，達到廢水處理效果。

二、污水處理蒸發器的結構

前文咱們提到過了，污水處理蒸發器結構形式眾多，常見的還是以MVR或多效形式出現，咱們就來介紹下這兩種設備的結構吧。

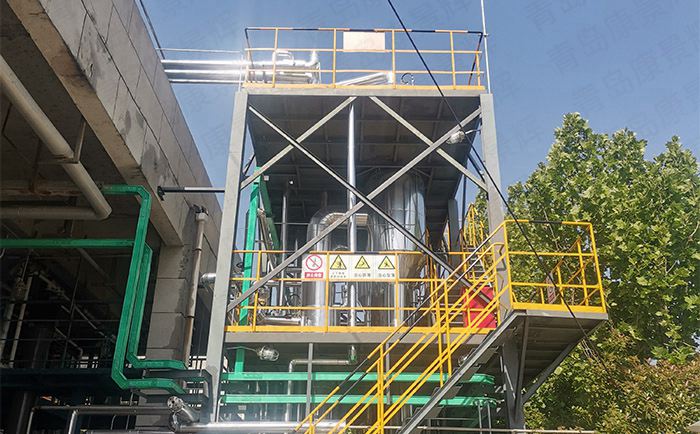

1、MVR，MVR技術的核心在壓縮機上，所以他比普通污水處理蒸發器多了 一項壓縮機部件，由蒸發器、分離器、預熱器、冷凝器、壓縮機、循環泵組成。

2、三效，和MVR不同，同樣是利用二次蒸汽mvr用壓縮機提升溫度壓力后再使用，三效把蒸發產生的二次蒸汽通入到下一效內繼續加熱物料，直到末效內。所以它由三個單效蒸發器、分離器、預熱器、冷凝器、循環泵組成。

蒸發器的各部件的作用不同，蒸發器用來對物料進行加熱蒸發的主要容器，分離器將加熱后產生的二次蒸汽和濃縮氣液分離，預熱器對物料進行預先加熱，冷凝器對二次蒸汽進行冷卻對其進行回收利用。

以上是關于污水處理蒸發器的結構圖全部內容，希望小編的文章對大家有所幫助。
